Kapitel 1 --------------------------------------- Grundlæggende viden
1.Liste over almindelige farver
BR （BRUN） 棕色 RD （RØD） 红色
ELLER （ORANGE） 橙色 YL （GUL） 黄色
GN （GRØNN） 绿色 BL （BLÅ） 蓝色
PL （LILLE） 紫色 V （VIOLET） 紫罗兰色
GY （GRÅ / GRÅ） 灰色 WH （HVID） 白色
BK （SORT） 黑色PK （PINK） 粉 红色
LG （LIGHT GREEN） 若 草LB （LIGHT BLUE） 水色
IVR （IVORY） 乳白色 SLV （SILVER） 银色
2. fortolkningsord engelsk
AWG ：AMERIKANSK WIRE MÅLER(美国电线标准)
UL ：UNDERWEAR'S LABORATORIES INC(美国安全实验室（安规）)
KABEL ： 电缆
WIRELESS N 电子 组合 线
LÆDER ： 导体
ISOLATION ： 绝缘
MODSTAND ： 电阻
KAPACITANCE ： 电容
SHIELD ： 编组
H-POTTESTTING ： 高压 测试
G．W．：BRUTTOVÆGT(毛重) N.W.：NETTOVÆGT(净重)
AC ：ALTEMATERING AF STRØM(交流电) DC ：JÆVNSTRØM(直流电)
Fyldstoffer ： 填充 物
IMPEDANS ： 阻抗
VW-1 ： 垂直 耐燃 测试
Mylar ： 麦拉
QM ：KVALITETSVEJLEDNING(品质手册)
GM ：GENEREL LEDELSE(经营管理程序)
MP ：LEDELSESPROCEDURER(行政管理程序)
QC ：KVALITETSKONTROL(品质管理程序)
QE ：UDSTYRETS KVALITET(检验设备管理程序)
SC ：SERVICEKONTROL(业务管理程序)
PC ：PRODUKTIONSKONTROL(生产管理程序)
VI:ARBEJDSUDSTYR(生产设备管理程序)
MC ：MATERIALKONTROL(物料管理程序)
ET ：ENGINEERING TECHNICAL(技术资料管理程序)
PQP ：PRODUKTKVALITETSPLAN(产品品质规划)
PPA ：ANALYSE AF PRODUKTIONSPROCEDURER(产品制程分析)
QCA ：KVALITETSKONTROL ADGANG(产品品质管理工程分析)
SOP ：STANDARDFUNKTIONER(作业指导书)
NIPPE TIL:FORANSTALTNINGER FOR STANDARDINSPEKTION(检验标准)
WEM ：ARBEJDSUDSTYR(机器操作标准)
QEM ：KVALITETSPROCEDURER(品质程序)
PRODUKT ： 产品 PROCESS ： 过程 PROCEDURE ： 程序 KVALITET ： 质量
KVALITETSPOLITIK ： 质量 方针 KVALITETSSIKRING ： 质量 保证
KVALITETSSYSTEM ： 质量 体系 KVALITETSSTYRING ： 质量 管理
KVALITETSKONTROL ： 质量 控制 KVALITETSPLAN ： 质量 计划
Kapitel 2 ---------------------------------------- Loddekendskab
1. Definition
Metoden til at forbinde råmaterialer med materialer med et lavere smeltepunkt end råmaterialerne kaldes svejsning.
Det generelle svejseråmateriale er tin. Kemisk akronym for tin
Symbolet er Sn. Det er en af måderne, hvorpå ledningen er tilsluttet PIN-koden til stikket.
Den Handa-tin, vi ofte bruger, kan opdeles i loddetråd og loddestang alt efter udseendet.
Generelt er der fem andre metaller i loddetråd: kobber, cadmium, sølv, antimon og guld.
Kobber, cadmium, sølv, antimon, guld egenskaber:
(1) Kobber-reducer skaden på spidsen;
(2) Cadmium reducerer loddetemperaturen;
(3) Sølvforbedre loddens befugtningsevne;
(4) Antimon-øg hårdheden af loddet;
(5) guld-undgå metalforurening i loddet. Loddet, der normalt bruges, er en legering af tin og bly (Sn-Pb). Hvis legeringen Sn-Pb med et forhold på 61,9% -38,1% anvendes,
Når tin's smeltepunkt er nået, bliver væsken hurtigt et fast og ikke tyktflydende.
2. princip
Den smeltede tin er fastgjort til den rene metaloverflade. På dette tidspunkt danner dåsen og genstanden, der skal svejses, en metalforbindelse, der forbinder hinanden.
Kort sagt bruger loddetin tin som et medium til at kombinere de to metaller A og B ved opvarmning, og der genereres et nyt kompositmetal fra den smeltede tin og loddens overflade.
3. svejsemetoder
Aterial.Materiale: tin (loddetråd, loddestang), flux
Tins smeltepunkt er 183,3 ° C, og det sintres ved stuetemperatur eller lav temperatur.
Forbindelserne loddet med tin har den højeste bindingsstyrke og den højeste limningstæthed.
Fluxtyperne er: syreflux, organisk flux, kolofoniumflux.
Fluxfunktion: fjern den forsurede film og fremmedlegemer på metaloverfladen af uædle metaller, forhindre metaloverfladen i at blive forsuret ved høj temperatur,
reducer overfladespændingen på det svejsede legeme, og hjælp det svejste legeme og moderkroppen med at svejse.
Loddeforberedelsens rolle: bekvem betjening, kort driftstid, god færdiggørelse og komplet svejsning.
Ⅱ.Værktøj: elektrisk loddejern, tinovn
Effektkravene til det elektriske loddejern og loddeovnen matches med det objekt, der skal svejses.
Generelt er temperaturen på loddejernsspidsen relateret til typen og effekten af den elektriske ovn.
Hvis temperaturen er for lille, kan temperaturen ikke nås, og hvis temperaturen er for stor, brændes det loddede legeme.
Generelt kræves temperaturen til lodning, elektrisk loddejern: 320-360 ° C, tinovn: 260-280 ° C.
Temperaturen på det loddejern, der er specificeret af vores firma, er 340 ± 50 ° C, og temperaturen i tinovnen er 270 ± 50 ° C.
For at måle temperaturen på loddejernets spids bruges normalt et elektrisk loddetangstermometer til at måle det.
Hvis det ikke blev brugt før, skal du sætte loddejernstikket i strømkilden mindst 5 minutter før, når du tester temperaturen på loddejernet.
Fordelene ved loddejern
1. Temperaturen stabiliseres hurtigt
2. Høj termisk effektivitet
3. Kan bruges kontinuerligt
4. Let og let at bruge
5. Deleudveksling og nem reparation
6. Robust struktur og lang levetid
W. Svejsemetode
1. Sæt tin og loddejern på produktet på samme tid.
2. Efter opvarmning af loddekolben, når loddekolben når loddetemperaturen, begynder tin at smelte og forbinde samlingerne.
3. For at forbedre loddejernsspidsens termiske effektivitet skal du bruge et loddejernsspids med et stort område så meget som muligt.
4. Når forbindelsesområdet er relativt stort, skal loddejernspidsen til enhver tid flyttes for at sprede loddet.
5. Tryk ikke hårdt på loddetangens spids på produktet for at øge fugens temperatur så meget som muligt.
6. Mængden af tin er passende.
Forholdsregler for lodning af tin
1. Alt loddemetal skal være helt smeltet.
2. Loddeformen skal forsøge at undgå, at temperaturen er for høj eller for lav, så overfladen ikke er glat og ujævn.
3. Spred loddet korrekt og tilstrækkeligt til leddet.
4. Lodde dækker alle udsatte kobberledere.
5. Undgå forringelse, beskadigelse eller løshed af produktet, når der tilsættes lodde, og beskadig ikke isolatoren.
6. Undgå direkte kontakt med kolofonium for at få det til at flyve væk.
7. Brug den angivne kolofoniumflux.
8. Loddet kan ikke placeres på bordet, på jorden eller i maskinen.
9. Det ætsende harpiks skal vaskes grundigt efter brug.
10. Ikke-ætsende kolofonium er også ok, hvis det påvirker produktmaskineriet, skal det vaskes.
11. Flyt ikke loddet, før det er størknet, ellers falder det af, hvis det bevæger sig.
12. Spredt lodde kan forårsage forbrændinger og blindhed i øjnene, så ingen voldsomme bevægelser under drift.
4. statssvejsedefinition
Ⅰ.God svejsestatus:
Overfladen er glat, blikkens spids er fuld, ensartet, glat og skinnende.
2. Dårlig svejsestatus:
Når tinovnens temperatur er lavere end 220 ° C, vil den for lodde del være stort set kedelig, og når temperaturen i tinovnen er højere end 320 ° C, vil isoleringen blive brændt.
A. Når loddetangens temperatur er højere end 390 ° C, vil følgende uønskede fænomener forekomme:
en. Tin er vanskeligt at smelte til det materiale, der skal svejses;
b. Tin flyder til andre dele, der ikke skal loddes;
c. Fluxen på overfladen af metalbasismaterialet fordampes, og fluxen mister sin virkning;
d. Ophobning af fremmedlegemer på overfladen af loddeforbindelsen påvirker ledningsevnen;
e. Korroderer loddekolbespidsen og forkorter levetiden.
B. Når temperaturen på loddejernet er lavere end 290 ° C, vil følgende uønskede fænomener forekomme:
en. Fluxen har mistet sin virkning, og overfladen på loddeforbindelserne er kedelig;
b. Falsk lodning, blikpunktet bliver honningkage.
3. Dårligt svejsefænomen:
A. Loddeforbindelserne er hulhuller
Årsag: Temperaturen på loddejernsspidsen er ikke nok, og svejsehusets overflade er forsuret.
Resultat: Svejsestyrken er ikke nok, det svejsede legeme er let at falde af, og kontakten er dårlig, når der ledes elektricitet.
B. Tindspidsen er for stor og har ujævnheder
Årsag: Når tin ikke er helt størknet, bevæger det svejsede legeme sig. Galvaniseringslaget på overfladen af det svejsede legeme frembringer en fysisk reaktion og loddekolbespidsen
Temperaturen er for høj eller lav, og mængden af tin er for meget.
Resultat: Svejsepunktet er ikke stærkt nok, og det svejsede legeme kan let adskilles, kortslutning eller dårlig kontakt, når der ledes elektricitet.
C. Tin strømmer til dele, der ikke skal loddes
Årsag: Temperaturen på loddetangsspidsen er for høj, og loddetiden er for lang.
Resultat: Åben kredsløb, kortslutning, modstå spænding eller dårlig isolering under ledning.
D. Mængden af tin i loddeforbindelsen er ikke nok, tinpunktet er lille
Årsag: Overfladen på kroppen, der skal svejses, er ikke ren, fluxen er utilstrækkeligt anvendt, og operationen er dårlig under lodning.
Resultat: Loddeledens modstand øges, svejsestyrken er utilstrækkelig, og kontakten er dårlig, når der ledes elektricitet.
E. Mængden af tin i loddeforbindelsen er for meget, tinpletten er stor
Årsager: dårlig betjening, dårlig grundlæggende viden og utilstrækkelig elektrisk loddetemperatur.
Resultater: falsk lodning, åbent kredsløb, kortslutning eller dårlig spændingsmodstand, kedelige tinpletter, vanskelige at finde ved visuel inspektion.
F. Isoleringen er pakket ind i blikkens spids
Årsag: for meget tinmængde, for stort tinstrømningsområde, utilstrækkelig trådstrippestørrelse.
Resultat: Loddeforbindelsens bindingskraft er lav, og modstandsspændingen eller isoleringen er dårlig, når der ledes elektricitet.
G. Spidsen af kernetråden vippes
Årsag: dårlig afisolering, dårlig forberedelse loddemetal.
Resultat: Kortslutning eller dårlig modstandsspænding under ledning.
H. Isoleringshuden er for lang fra svejsepunktet, hvilket brænder isoleringshuden og det svejsede legeme
Årsager: dårlig trådstripningsstørrelse, dårlig forberedelse lodning, dårlig loddefunktion, overdreven temperatur på loddekolbe og lang loddetid.
I. Flux og tin spredning
Årsag: ufaglærte driftsfærdigheder, ikke omhyggelig drift.
Resultat: Dårlig isolering under ledning korroderer lederen og forårsager frakobling.
Bemærk: Indholdet nævnt ovenfor er til blyholdigt lodde. Vores firma er nu skiftet til blyfri lodning. Loddetangens temperatur er 440 ± 10 ºC,
Tinovnens temperatur er 320 ± 10 ° C.
Kapitel 3 --------------------------------------- Terminal krympning
1. Tre elementer i terminalen
Forholdet mellem A-ledning og terminal; forholdet mellem B-terminal og stik; forholdet mellem C-terminal og parringsterminal.
Der er terminaler eller stik i slutningen af WIRE HARNESS. Formålet med HARNESS er at forbinde elektricitet. Hvis der er en defekt i terminalens tre elementer, kan strømmen ikke strømme normalt.
A. Forholdet mellem ledninger og terminaler:
(1) Hvorvidt ledningens størrelse er i overensstemmelse med terminalens gældende størrelse;
(2) Om kernetrådens lysbuesstørrelse er i overensstemmelse med trådstrippestørrelsen;
(3) Om den afisolerede kernetråd er skadet eller frakoblet. Hvis der er frakobling, skal du følge instruktionerne på skærmen;
(4) Uanset om lederhøjden er inden for tolerancen for den angivne værdi, når du krymper maskinens krympeterminal, så prøv at krympe midt i den angivne værdi;
(5) Om den forreste kernetråd er eksponeret;
(6) Uanset om klokkemunden er på begge sider, hvis den er på den ene side, skal den være på den isolerende side;
(7) Når belægningen og kernetråden udsættes for, skal centrum af kernetrådbuen og den isolerende bue være tildækket; hvis strippestørrelsen er normal, skal belægningen dækkes
Overlejring, for meget kernetråd og utilstrækkelig kernetråd er dårlige funktionsmetoder;
(8) Ledetrådbuen og isolationsbuen må ikke deformeres.
B. Forholdet mellem terminalen og stikket:
(1) Om krogen er deformeret
(2) Ledningen er for lang: hvis ledningen er for lang, kan terminalen ikke nå stikket til stikket, især 2SQ- og 3SQ-ledningerne.
(3) Vær opmærksom på bredden af konnektorens PIN-bit og størrelsen på terminalisoleringsdelen, og vær særlig opmærksom, når du krymper med en uregelmæssig krympeform;
(4) Deformation af den automatiske stabilisator: Hvis den er deformeret, indsættes den ikke i stikåbningen og kan ikke kobles til stikket.
C. Forholdet mellem terminaler og matchende terminaler:
(1) Deformation af terminalbeslagets del: Uanset om åbningen af de S- og W-formede følerstænger er normal,
den S-formede har 0,8 og 0,6. Vær særlig opmærksom på det faktum, at sensorstangens L-formede ækvivalent indsættes separat, og du skal bekræfte, om det er et almindeligt produkt
(2) Bekræft, om skårstrimlen (terminalens forende) er for lang eller for kort, og om der er nogen deformation;
(3) Terminalen er bøjet og deformeret, og midten afviger, når stikket indsættes, hvilket får parringsterminalen til at passe,
eller multi-level-stikket er ikke godt arrangeret, hvilket får den matchede terminal til at blive trykket ned og får låsen til at falde af.
2. terminalkrympning
Efin Definition
Krympning er en teknik til komprimering og forskydning af metal inden for specificerede grænser og tilslutning af ledninger til PIN-koden.
Denne form for forbindelse kan få bedre mekanisk styrke og elektrisk forbindelse. Det kan modstå hårdere miljøer.
Det antages generelt, at den korrekte krympeforbindelse er bedre end svejsning. Krympning skal især bruges i store aktuelle lejligheder.
Ved krympning skal der anvendes specielle krympetænger og automatiske og halvautomatiske krympemaskiner. Det skal bemærkes, at krympeforbindelsen er en permanent forbindelse og kun kan bruges en gang.
Rim.Krimpende kontaktstruktur
(1) Intensiv krympning: komprimer alle ledere til den midterste del.
(2) Dispersiv kompression: Disperger lederne og form ledertryktabet inde i trådporten til en bestemt form.
Tryk handling:
N.Ugunstige fænomener forårsaget af dårlig pressetilstand
(1) Plastindkapsling —— På grund af isoleringsdelen i porten kræves der for stort tryk under presning, hvilket får den ledende belægningsdel til at gå i stykker.
(2) Der er ingen klokkeåbning ved den bageste ende af terminalen, for kraftig kraft får lederen til at gå i stykker (klokkemundens funktion: den fungerer som en buffer, så kernetråden gradvist belastes).
(3) Utilstrækkelig ledning til ledning til ledningsfrakobling (krympestyrken er utilstrækkelig, og der er fare for ustabil elektrisk forbindelse).
(4) Flyvende kobbertråd forårsager kortslutning.
(5) Isolering tilbagetog - den nitende del af isolatoren har ikke tilstrækkelig kontakt med ledningen, og der er risiko for adskillelse.
(6) Terminalen er bøjet og deformeret - stikket kan ikke indsættes, terminalen er beskadiget, og den svarer ikke til leddet.
3.Forholdsregler for at trykke
Ⅰ.Generelle forholdsregler for presning
(1) Brug udpegede ledninger og matchende terminaler;
(2) Bekræft længden på terminalporten, der er relateret til ledningens nøgne ledning;
(3) Længden af den blotte ledning er for at sikre følgende dimensioner (længden af den blotte ledning er specificeret i henhold til hver terminal,
fordi bearbejdning af bar ledning er relateret til krympeoperationen og krympekvaliteten, kan den ikke ignoreres: 80% af krympekvaliteten bestemmes af kvaliteten af den bare tråd);
en. Bare krympende pilleformet terminal: kernetråden i frontenden er udsat for 0,5 ~ 1,5 mm, og størrelsen af trådstrippningsåbningen til terminalåbningen er 0 ~ 1 mm;
b. Skudformet terminal med isolerende muffe: kernetråden i frontenden er eksponeret 0,5 ~ 1,5 mm, og der skal ikke være noget mellemrum mellem isoleringsrøret og ledningen;
c. Kontinuerlig terminal: Kernetråden ved den forreste ende er eksponeret 0,5 ~ 1,5 mm, mellem lederens krympende del og isolatorens krympende del, størrelsen på den eksponerede kernetråd er lig med størrelsen på den eksponerede isolering;
(1) Brug et passende krympeværktøj, når du krymper;
(2) For at bekræfte strippeværktøjets diameter;
(3) Kontroller inspektion og garanti på krympeværktøjet og skrælningsværktøjet.
Confirmation Bekræftelseselementerne, der skal bekræftes, inden der trykkes på, er
(1) Bekræft, om kortets modelnummer er korrekt;
(2) Bekræft, om terminalernes specifikationer og modeller er korrekte;
(3) Bekræft, at ledningsnummer, specifikationsmodel, farve og størrelse på ledningen er korrekte.
.Etiketter, der skal bekræftes efter tryk på operationen er
(1) Bekræft, om terminal I / H, C / H er inden for specifikationsområdet;
(2) Bekræft, om terminalens krympningstilstand er god;
(3) Bekræft, om terminalernes specifikationer og modeller er korrekte;
(4) Bekræft, at ledningens nummer, specifikation, model, farve og størrelse på ledningen er korrekt.
Kapitel 4 ---------------------------- Testudstyr
ImportanceVigtigheden af måling
forudsætningen for inspektion og eksperiment, grundlaget for proceskontrol og midlerne til at reducere forbruget.
Ⅱ Det grundlæggende koncept for målesystemet
1. Målefejl: forskellen mellem måleresultatet og den målte størrelse (værdi).
Fejlen er opdelt i tilfældig fejl og systematisk fejl. Tilfældige fejl kan ikke kompenseres ved korrektion, men kan reduceres ved flere målinger. Systemfejl kan kompenseres ved korrektion.
2. Måleusikkerhed: angiver det mulige numeriske område for den målte størrelses (værdi) sande værdi.
Måleusikkerheden angiver spredningen af den målte værdi og er relateret til menneskers&# 39s forståelse af den målte værdi. Det er et interval opnået gennem analyse og evaluering.
Målefejlen angiver forskellen i måleresultatet fra den sande værdi. Det eksisterer objektivt, men folk kan ikke få det nøjagtigt.
Almindeligt anvendte testværktøjer til længde er: stållineal, stålbånd, skydekaliper, mikrometer.
Almindeligt anvendte størrelsesenheder er: meter (M), centimeter (CM), millimeter (MM), silke (1% mm), mikron (μ) (1 ‰ mm)
Ive Fem faktorer, der påvirker måleresultaterne: mennesker, udstyr, teori, indikation og miljø.
1. stål lineal
Ⅰ Stållineal:
Den bedste stållineal har en nøjagtighed på 0,05 mm, og længdeområdet er 0 ~ 150 mm, 0 ~ 300 mm, 0 ~ 1000 mm osv. Meget effektiv i tilfælde, hvor nøjagtighed ikke er påkrævet.
Det generelle fejlinterval er mindst ± 0,5%. Den firkantede kant af stållinealen er nul-linjen.
Tape Stålbåndmål:
Stålbånd har normalt en flad krog for nem måling. Men vær opmærksom på, om den indre størrelse eller den ydre størrelse skal måles, den fejl, der skyldes tykkelsen på den flade krog, skal kompenseres.
Det generelle fejlinterval er mindst ± 0,01%.
2. mikrometer
Grundlæggende begreber:
Mikrometer er det mest typiske måleværktøj. Det er et måleværktøj, der bruger skrueparets rotation til at ændre den roterende bevægelse til en lineær bevægelse. Det bruges hovedsageligt til at måle forskellige eksterne dimensioner.
Gradueringsværdien af det sædvanlige mikrometer er ikke 0,001 mm, men faktisk 0,01 mm. Kun gradueringsværdien for mikrometer mikrometer er 0,001 mm.
Bevægelsen af mikrometerskruen i mikrometeret er generelt 25 mm, så dens måleområde er:0 ~ 25mm 25 ~ 50mm 50 ~ 75mm 75 ~ 100mm
Måleområdet for det mikrometer, som vores firma bruger, er 0 ~ 25 mm
Ved måling med et mikrometer kan mikrometerrøret bruges til grovjustering ud over 5 mm. Når der måles med et mikrometer, er et let bip 1N; til nulstilling og test skal der laves tre bip.
Vores firma har to typer mikrometer, spidse og flade. Det spidse mikrometer bruges hovedsageligt til måling af terminalens højde; det flade mikrometer bruges hovedsageligt til måling af den ydre diameter på hårde genstande.
Navnene på komponenterne i mikrometeret:
linealramme (bovramme), måleambolt, mikrometerskrue, låseanordning, fast muffe, mikrometerrør, kraftmåleinstrument, varmeisoleringsanordning.
R Krav
Udseende krav:
(1) Mikrometerets målestang må ikke være mærket, korroderet, magnetiseret eller andre defekter, og gradueringslinjen skal være klar og ensartet;
(2) Mikrometeret skal markeres med gradueringsværdi, måleområde, fabrikantnavn (fabriksstandard) og fabriksnummer;
(3) Mikrometeret under brug og efter reparation bør ikke have udseendefejl, der påvirker nøjagtigheden af brugen;
(4) Der må ikke være mangel på dele.
Krav til hver komponent:
(1) Rotationen af mikrometercylinderen og bevægelsen af mikrometerskruen skal være stabil uden fastklemning;
(2) Justering eller pålæsning og aflæsning af den justerbare eller udskiftelige måleambolt skal være jævn, funktionen skal være pålidelig, og låseanordningens funktion skal være praktisk og effektiv;
(3) For drejemikrometeret skal håndbevægelsen være fleksibel og fri for fastklemning;
(4) Når kraftmåleindretningen drejes let tre gange, skal lyden være klar og skarp;
(5) Når de vender tilbage til nul, skal de to nulpunkter svare, ellers kan de ikke bruges og skal repareres.
Ⅳ.Knapfunktion og displayinstruktioner:
(1) HOLD-knap: hold den viste værdi nede. Når den viste værdi opretholdes, viser skærmen" P" ;. For at annullere skal du trykke på HOLD-knappen.
(2) ZERO / ABS-knap: Tryk på denne knap for at få vist nulindstillingen, vise og opretholde størrelsen til referencepunktet.
(3) OPRINDELSE-knap: nul-indstillingstast. Hvis du ved et uheld trykker på denne knap, skal du trykke på ZERO / ABS-knappen for at gendanne den tidligere tilstand.
(4) Batterispændingen er lav, udskift straks batteriet.
Steps.Betjeningstrin:
(1) Tænd for afbryderen" ON" og drej kraftmåleapparatet med uret for at få mikrometerskruen og målestilen til at røre ved.
(2) Drej forsigtigt kraftmåleapparatet tre gange med uret (det vil sige høre tre klik).
(3) Tryk på nul-tasten for at nulstille det digitale display til nul, og drej kraftmåleapparatet mod uret for at få mikrometerskruen og målestilen til en passende afstand.
(4) Anbring testobjektet mellem mikrometerambolten og mikrometerskruen.
(5) Drej kraftmåleapparatet med uret, så mikrometerskruen er i kontakt med det målte objekt, og drej derefter kraftmåleapparatet med uret tre gange (det vil sige høre tre klik) for at læse testværdien.
Ved måling af terminalens højde med et mikrometer skal midterpositionen af den nittede del af terminallederen og isolatoren måles.
Inden målingen skal du bekræfte mikrometerets nulpunkt. Når nulstilles til nul, må mikrometerskruen ikke rotere for meget, ellers kan den korrekte værdi ikke måles.
Derudover kan mikrometerskruen let blive beskadiget.
Kapitel 5 ---------------------------------------- Wire-viden
1. professionelle sætninger på engelsk
1. Wire betydning:
Bred sans: det generelle udtryk for bare ledninger, isolerede ledninger, ledninger, kabler og fleksible ledninger, der bruges til at lede elektricitet.
Smal fornemmelse: henviser til isolerede ledninger med runde og flade former.
2. Tværsnitsareal:
Størrelsen på leder' s tværsnitsareal, kaldet størrelsesspecifikation, udtrykt i mm² SQ; hvis der er en ledning, der ikke kender dens specifikation, kan vi måle den selv,
mål først den ydre diameter af en kobbertråd, og brug derefter området Beregningsformlen finder tværsnitsarealet af en leder,
og ganger det derefter med antallet af almindelige ledere for at få lederens tværsnitsareal. Beregningsformel: S=π (d / 2) ² * n;
Blandt dem: d repræsenterer diameteren på en enkelt leder n repræsenterer antallet af ledere
3. Dirigent:
Den del, der kan strømme strøm, normalt kobber og aluminium; kobbertråd har normalt bare kobber, fortinnet kobber, farven på bart kobber er gylden gul, og farven på fortinnet kobber er sølvhvid.
4. Enkelt ledning:
En ledning sammensat af en leder.
5. Isolator:
Et beskyttende lag på lederen for at modstå elektricitet og forhindre strøm i at lække.
Typerne isolatorer inkluderer generelt: PVC, PE, PP osv.
| PVC | Det er ikke let at brænde. Under forbrændingsprocessen slukkes ildkilden, og PVC slukkes også |
| PE | Det er let at brænde, der er stearinlys, når det brænder, ildkilden er slukket, og den kan fortsætte med at brænde |
| PP | Det er let at brænde, ildkugler falder, når de brænder, ildkilden er slukket, og den kan stadig fortsætte med at brænde |
Kernetråd: Inde i kabelkappen er lederen dækket af en isolator, der danner hver ledning i kablet.
Ydre betræk:Et hudlag, der er dækket af en kernetråd eller flere kernetråde til beskyttelsesformål.
Strandet ledning: En ledning sammensat af flere kobbertråde snoet sammen uden en isolator.
Strandet ledning: En ledning sammensat af flere ledninger med isolatorer snoet sammen.
Komposit ledning:et kabel bestående af to eller flere forskellige kernetråde.
Strandet ledning har S twist (med uret), Z twist (mod uret)

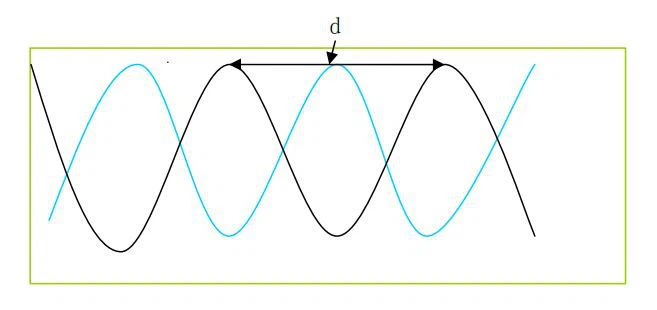

Drejningsafstand: afstanden d tilbagelagt af en hvilken som helst ledning i den snoede ledning.
Følgende figur er et skematisk diagram af trådtrådstrengning:
Den består af to snoede trådpar, betegnet med P; roden er betegnet med C.
For eksempel: 34P betyder 34 par snoede ledninger; 34C betyder 34 kernetråde.
Marshalling:
For at forhindre eksterne støjsignaler i at komme ind i lederen, så lederen bedre kan sende strøm og signal,
et lag af flettet beskyttende lag lavet af tynd kobbertråd eller metal bruges på ydersiden af lederen.
Der er netformede og direkte viklede spiraler.
Disse to gruppers funktioner er de samme og modstår hovedsageligt ekstern interferens; Forskellen er, at den vandrette viklede lednings ydre diameter er relativt tynd.
Twisted-pair kabel:
Den består af to par kernetråde med samme isoleringsevne og de samme lederspecifikationer;
Fordele: reducer interferensgraden, jo større tæthed, jo mindre interferensgraden.
Sæt et eller flere par snoede ledninger i en isolerende muffe for at danne et snoet parkabel.
Kommunikationskabel: et kabel, der bruges til at transmittere telefon-, data- og billedsignaler.
Coax kabel:
Et mere avanceret kommunikationskabel, der bruges til at overføre mere avancerede data.
Fuld type:
For at gøre flerkernekablet mere rundt, er afstanden mellem hver kernetråd fyldt med PVC. En sådan ledning kaldes en ledning af fuld type.
Mellemliggende type:
Mellemrummet mellem hver kernetråd er ikke PVC, men fyldt med bomuld, papir, jutefiber osv. Sådanne ledninger kaldes mellemledninger.
Immittance:
Kropsmodstand er lederens modstand, hvilket indikerer, at lederen ikke kan lede strøm bedre.
Isolationsmodstanden:
Isolatorer kan bedre modstå strømlækage.
Modstå spænding:
Test, om lederens isolator og ydre hud kan modstå en bestemt spænding.
Kontinuitet:
Mål om lederen er tilsluttet, om der er frakobling osv.
Antændelighed:
Mål, om isolatoren kan brænde, og hvor let det er at brænde.
FT1 er den canadiske CSA lodrette brændningstest, og VW-1 er den amerikanske UL lodrette brændningstest.
