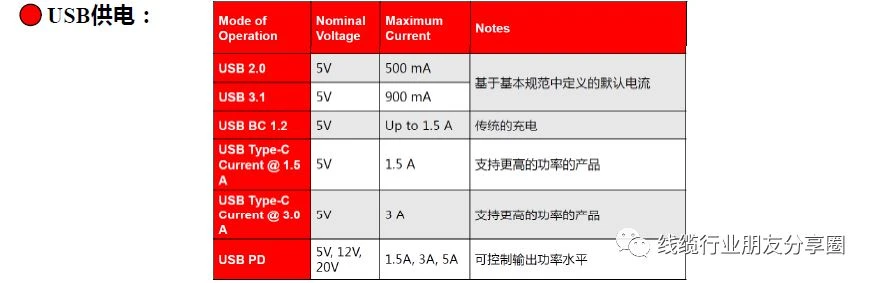

Introduktion til USB -strømforsyning, fordi udvidelsesdocken skal varetage datatransmissionens funktion, kræver den involverede kabeldel mindst 16C kabel. I processen med datatransmission er der hovedsageligt to sæt TX/RX differentielle signaler. CC1 og CC2 er de to nøgler. Pin for at registrere forbindelsen, skelne mellem for- og bagside, skelne DFP og UFP, det vil sige master og slave; konfigurer Vbus, er der to tilstande af USB Type-C og USBPower Delivery; konfigurer Vconn, når der er en chip i kablet, et CC -transmissionssignal, bliver en CC strømforsyningen Vconn.
Strømtransmissionsspecifikationen for HUB, ledningsstandardstrømmen er 3A, strømmen til det matchende stik er 5A, og USB Type-C-specifikationsprotokollen kan understøtte op til 20V/5A. Hvis denne specifikation er påkrævet, skal der tilføjes en ekstra USB PD -chip. Faktisk kan det nuværende ekspansionsdock kredsløb nå 20V/3A, hvilket er nok til at drive det nuværende elektroniske udstyr. Udvidelsesdock -konfigurationen Vbus er Vbus -netværket på forbindelsesadapteren og forbindelsesenheden. Vbus_DS_C -strømmen er omkring 3A, og den maksimale strøm for VBus_US er omkring 2.6A.
Type-C-specifikation definerer, hvor meget strøm CC-stiften skal levere, eller hvor meget Rp-modstand, der skal bruges i DFP i forskellige tilstande; modstand Rd=5,1k, modstand Rp er en ubestemt værdi, se ifølge den foregående figur Der er flere strømforsyningstilstande til USB Type-C, hvordan skelner du dem? Afhængigt af værdien af Rp er værdien af Rp forskellig, og spændingen detekteret af CC -stiften er forskellig, og derefter bruges den til at styre, hvilken strømforsyningstilstand DFP -siden implementerer. Det skal bemærkes, at der er to CC'er på billedet ovenfor, men der er faktisk kun en CC -linje i kablet uden en chip.
DFP (Downstream Facing Port) er master (Host), UFP (Upstream Facing Port) er slave (Device). Der er en pull-up-modstand Rp på CC-stiften på DFP'en og en pull-down-modstand Rd på UFP. Når den ikke er tilsluttet, udsendes DFP' s VBUS ikke. Efter tilslutning er CC-stiften tilsluttet, og CC-stiften på DFP'en registrerer UFP'ens nedtræksmodstand Rd, hvilket angiver, at den er tilsluttet, og DFP'en tænder Vbus-afbryderen og sender strøm til UFP'en . Og hvilken CC-pin (CC1, CC2) registrerer pull-down-modstanden for at bestemme retningen for grænsefladeindsættelse, og skift i øvrigt RX/TX.
CC pin bruges til at registrere positiv og negativ indsættelse. Fra DFP's perspektiv, når CC1 trækkes ned, er det positiv indsættelse.
Når CC2 trækkes ned, betyder det omvendt indsættelse. Efter at have registreret den positive og negative indsættelse, udsendes det tilsvarende USB -signal.
MUX er integreret på højre side af figuren herunder. Signalet indsat foran og bagpå vil blive skiftet af MUX. Når den indsættes, skiftes den til
SSRX1& SSTX1, ved omvendt indsættelse, skift til SSRX2& SSTX2.
Højhastigheds seriel signaldel:
DisplayPort -signal, brug 2 Lane DP -tilstand i dette design, understøtt 4kx2K@30Hz -opløsning, enkelt Lane -hastighed er 5,4 Gbps (HBR2), for at sikre integriteten af DP -signalet skal det opfylde differentialimpedansen på 100Ω;
HDMI -signal, HDMI -udgangsopløsning er 4Kx2K@30Hz, Data [0..2] -hastighed er op til 3,4 Gbps, Urhastighed er 300MHz, og differentialimpedansen er 100Ω;
USB3.0-signalet har en teoretisk overførselshastighed på 5,0 Gbps, som er en højhastigheds seriel forbindelse og skal behandles strengt i overensstemmelse med differentialelinjemetoden for at opfylde differentialimpedansen på 90Ω;
USB2.0 -signal: Den teoretiske overførselshastighed er 480 Mbps (HighSpeed), hvilket er meget lavere end DP- og USB3.0 -signaler. For at opnå bedre signal- og EMI -effekter anbefales det stadig at behandle i henhold til differentialelinjemetoden for at sikre differentialimpedansen 90Ω;
